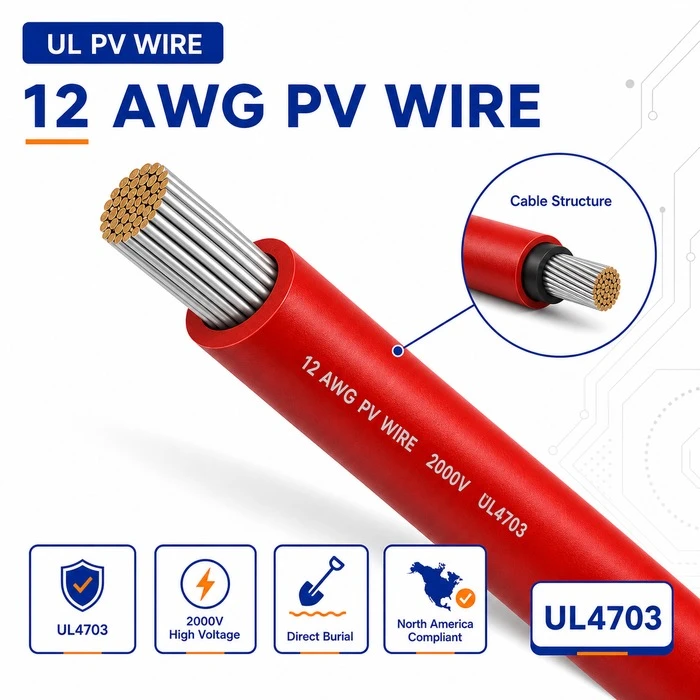

製品概要

12 AWG PV ワイヤは、UL 4703 太陽光発電ワイヤ範囲の中で最も軽いゲージで、より小さく、より柔軟な導体が無駄なく仕事を遂行できる低電流 DC 回路向けに設計されています。-これは、デフォルトの住宅用ストリングワイヤとして 10 AWG を置き換えることを目的としたものではなく、モジュールレベルの接続、短いリード線の延長、電流が十分に低い回路など、特定のニッチな分野を満たします。-細いワイヤは規格に準拠しており、設置がより現実的です。{6}}直径が小さく、重量が軽いため、狭いスペース、モジュールの後ろ、接続箱の内部、配線スペースが限られているモジュール-レベルのパワーエレクトロニクス周辺での取り扱いが大幅に容易になります。

仕様

パラメータ	仕様
ワイヤーゲージ	12AWG
導体	錫メッキ銅より線
定格電圧	DC600V/1000V/2000V
絶縁	架橋ポリエチレン/-
温度定格	90度ウェット、150度ドライ
耐日光性	耐日光性
電流容量(90度)	~30A
ジャケット	単層 XLPE 断熱材/ジャケット
リスト	UL 4703
NECの使用	PV 電源回路、モジュール-レベルの配線
色	黒、赤、またはカスタム

主な用途

12 AWG PV ワイヤは、電流が 10 AWG を必要とするしきい値を大幅に下回る回路で最適に機能します。配線作業が短く、電流が控えめで、導体が細いため設置がより速く、よりきれいに行える場合には、これは自然な選択です。

モジュール-レベルのパワーエレクトロニクス（MLPE）

マイクロインバータまたは DC パワーオプティマイザを使用するシステムは、各モジュール位置で比較的低い電流を生成します。. 12 AWG ワイヤはこれらのデバイスを効率的に接続し、引っ張るのが軽く、モジュールの後ろでドレスアップするのが簡単で、MLPE システムが使用するコンパクトなジャンクションボックスでの終端が簡単です。

ショートリードエクステンション

工場出荷時のモジュールのリードが次の接続ポイントに到達するために短い延長が必要な場合、12 AWG ワイヤはコンパクトで柔軟なソリューションを提供します。これにより、長さがわずか 1 ～ 2 メートルの配線で、不必要に重いワイヤを使用することがなくなります。

低電流補助回路-

太陽光発電システム内のモニタリングリード、センサー配線、その他の低電力 DC 回路では、コードが許可する場合は 12 AWG ワイヤを使用できます。{0}プロファイルが小さいため、補助配線が主電源導体とスペースを競合することがなくなります。

アプリケーションシナリオ

マイクロインバータ-ベースの住宅システム

モジュールレベルのマイクロインバータを使用する住宅設備では、各パネルが短い DC ケーブルを介して独自のインバータに接続されます。{0} - モジュールあたりの電流は通常 10～12A で、12 AWG の容量内に十分収まります。このような短い接続に 10 AWG の代わりに 12 AWG を使用すると、材料が節約され、アレイの後ろのケーブルのかさばりが減り、屋上の狭いスペースで作業する作業員の設置が簡素化されます。

DCオプティマイザーの配線

パワーオプティマイザーシステムは、DC 電流を各オプティマイザーからストリングレベルの導体に送ります。{0}}オプティマイザ-と-のトランク接続は短く、中程度の電流が流れるため、回路のこのセグメントでは 12 AWG が実用的で規格に準拠した選択肢になります。-

小規模でポータブルな太陽光発電-

庭の設置、小屋の屋上、ポータブルソーラーキットなどの非常に小型の太陽光発電システムの場合、12 AWG ワイヤは軽量パッケージで十分な容量を提供します。その柔軟性と小さな曲げ半径により、重いワイヤでは扱いにくい非標準の取り付け状況でも簡単に作業できます。-

セレクションガイド

12 AWG PV ワイヤは、回路電流が 25A 未満に収まり、ケーブル長が短い場合に適しています。次のような場合に適しています。

マイクロインバータおよびオプティマイザシステムのモジュールレベルの接続-
10 AWG が不必要に重くなる短いリード延長
太陽光発電設備内の低電流補助 DC 回路-
合計電流が 12 AWG 電流容量以内に収まる小規模システム-

標準的な住宅用ストリング配線の場合、10 AWG がデフォルトのままです。回路がより大きな電流を流す場合、またはより長い距離を走行する場合は、10 AWG または 8 AWG がより安全で一般的な選択です。

包装

12 AWG PV ワイヤは、500 フィート、1000 フィート、2000 フィートのスプール長で利用できるほか、プロジェクトの注文に応じてカスタムカット長も利用できます。標準梱包では、少量の場合はボール紙のスプールまたはプラスチックのリールが使用され、大量の出荷の場合は木製のリールが使用されます。 OEM および代理店供給プログラムでは、プライベート-ラベル印刷、カスタムカラー、プロジェクト固有のパッケージ-をご利用いただけます。
